Equilibratura delle turbine: mission-critical per la produzione di energia

Introduzione: l'entità del problema

I rotori delle turbine (a vapore, a gas e idrauliche), dei turbocompressori e dei turbodiesel — così come i rotori dei generatori nelle centrali elettriche — operano in condizioni estreme:

• Velocità molto elevate: 3.000–30.000 giri/min
• Massa enorme: il rotore di una turbina di una centrale termoelettrica pesa 20–100 tonnellate
• Temperature estreme: fino a 500–600°C
• Alta pressione: fino a 300 atmosfere

Le conseguenze dello squilibrio:

• Vibrazioni trasmesse alle fondazioni dell'edificio della centrale
• Usura accelerata dei cuscinetti (un singolo cuscinetto di turbina può costare 60.000–150.000 €)
• Rischio di guasto catastrofico del rotore
• Perdita di produzione di energia elettrica (perdite nell'ordine di centinaia di migliaia di euro all'ora)

Tipi di turbina

1. Turbine a vapore

Applicazione: centrali termoelettriche, centrali nucleari, grandi impianti industriali

Potenza: da 5 MW a 1.200 MW

Velocità: 3.000 giri/min (sincrona con la rete a 50 Hz)

Massa del rotore: 20–100 tonnellate

2. Turbine a gas

Applicazione: unità turbogas, stazioni di compressione per gasdotti

Velocità: 10.000–15.000 giri/min

Temperatura: fino a 1.200°C nella zona di combustione

3. Turbine idrauliche

Applicazione: centrali idroelettriche

Velocità: 75–1.000 giri/min (in funzione del salto idraulico)

Massa: fino a 200 tonnellate per grandi impianti idroelettrici

4. Turbocompressori

Applicazione: metallurgia, chimica, raffinerie di petrolio

Velocità: 15.000–30.000 giri/min

Grado di qualità di equilibratura: G2.5 (molto stretto)

Equilibratura delle turbine: il processo

Quando è necessaria l'equilibratura

• Dopo una revisione generale della turbina
• Dopo la sostituzione o la riparazione delle pale
• Quando compaiono vibrazioni elevate (superiori a 4,5 mm/s)
• Su base pianificata — ogni 2–4 anni (in funzione delle ore di funzionamento)

Il processo di equilibratura del rotore della turbina

1. Smontaggio: arresto della turbina, raffreddamento, apertura del carter e rimozione del rotore (può richiedere 3–7 giorni)
2. Ispezione: verifica della geometria, esame delle pale e dei dischi

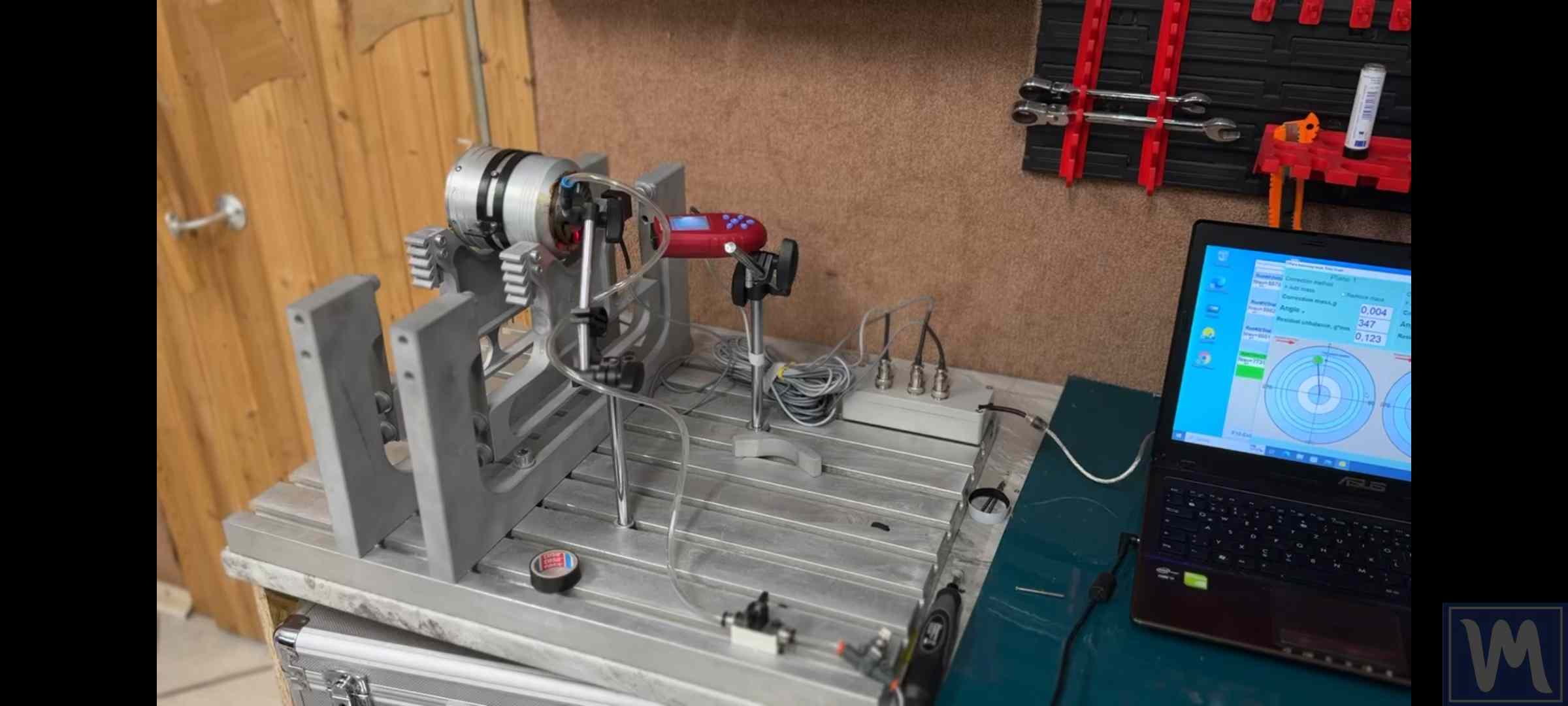

3. Equilibratura: su una macchina specializzata in più fasi
4. Equilibratura a bassa velocità: 500–1.000 giri/min
5. Equilibratura ad alta velocità: fino alla velocità di esercizio
6. Rimontaggio e reinstallazione

L'economia dell'equilibratura delle turbine

Costo dei lavori

Il costo del NON equilibrare

Esempio: una centrale termoelettrica con turbina da 200 MW

Se NON si equilibra:

• Arresto di emergenza per vibrazione: 200 MW × 24 ore × 140 €/MWh = 672.000 € di perdite
• Guasto al cuscinetto: 200.000 € di sostituzione + fermo macchina
• Rischio di distruzione completa del rotore: danni nell'ordine delle centinaia di milioni

Se si equilibra:

• Fermo pianificato: 3–5 giorni
• Equilibratura: 120.000 €
• Funzionamento affidabile per i prossimi 3–5 anni

Ritorno sull'investimento: la prevenzione di un singolo guasto ripaga 5–10 volte l'investimento!
