Equilibratura dei Rotori dei Trituratori: Una Guida per il Settore Forestale e Agricolo
Un trituratore è una macchina per la triturazione della vegetazione: dai rami e arbusti a interi alberi. Un massiccio rotore dotato di coltelli o martelli gira ad alta velocità (1000–3000 rpm), generando forze centrifughe colossali. Lo squilibrio qui è critico!
Tipi di trituratore e loro gruppi rotore
1. Trituratori forestali
Utilizzo: disboscamento, triturazione di ceppi, preparazione di fasce tagliafuoco.
Progettazione del rotore:
- Un tamburo massiccio di diametro 400–700 mm
- Lunghezza 1000–2500 mm
- Taglienti/martelli in carburo (30–100 pezzi)
- Velocità rotazionale 1000–2000 rpm
- Massa del rotore 300–1500 kg
Foto. Un rotore di trituratore forestale su un banco di equilibratura. Sono visibili i taglienti in carburo con i sensori di vibrazione collegati all'attrezzatura di misura
2. Trituratori agricoli
Utilizzo: triturazione dei residui colturali, pacciamatura del suolo, controllo delle infestanti.
Progettazione: più leggero, velocità fino a 3000 rpm, martelli articolati o coltelli a Y.
3. Trinciaerba e cippatrici
Utilizzo: giardinaggio, paesaggistica municipale.
Le specificità: compatti ma ad alta velocità (fino a 4000 rpm) — anche un piccolo squilibrio crea forte vibrazione.
Perché si sviluppa lo squilibrio nei trituratori

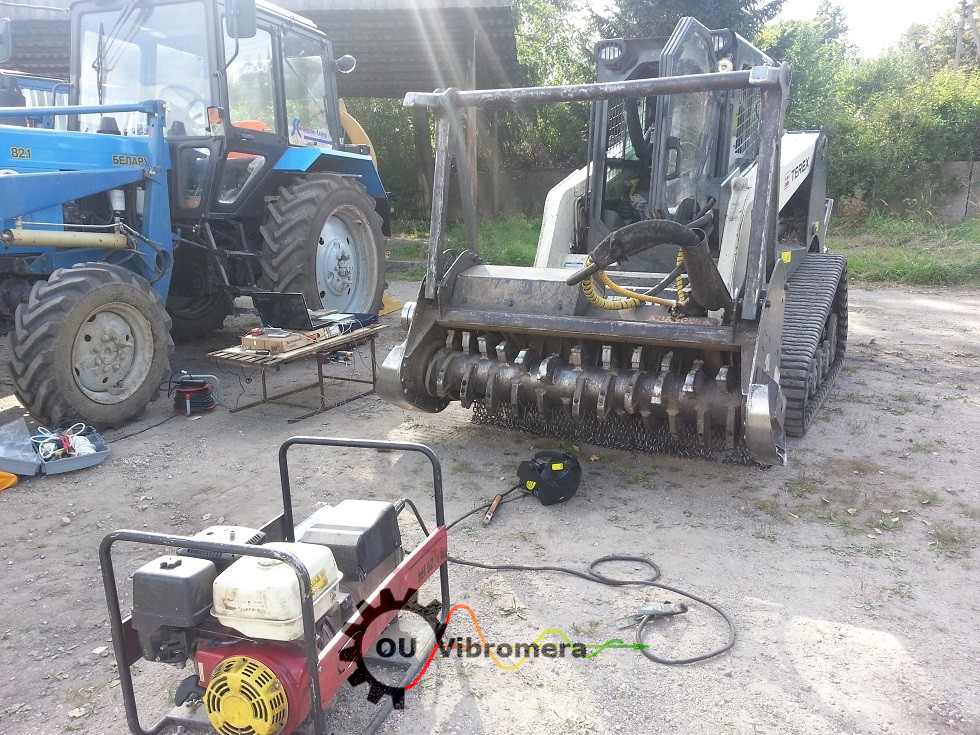

Foto 2. Equilibratura del rotore di un trituratore: il Balanset collegato ai sensori, con diagnostica dello squilibrio in corso prima della correzione
Causa 1: Usura non uniforme dei taglienti/coltelli
Il meccanismo: lavorando su suolo o pietre, i taglienti si usurano in modo non uniforme. Uno può perdere 50 grammi di carburo, un altro 20 grammi.
Il risultato: su un rotore da 500 kg, una differenza di 30 grammi a un raggio di 300 mm = uno squilibrio serio.
Causa 2: Taglienti spezzati
La situazione: colpendo una pietra, del metallo o un ceppo, un tagliente si stacca o si spezza.
Le conseguenze: una perdita istantanea di massa (un tagliente pesa 200–500 grammi). La vibrazione aumenta bruscamente.
Sintomi che indicano la necessità di equilibratura
| Sintomo | Cosa significa | Urgenza |
|---|---|---|
| Vibrazione del telaio di collegamento | Squilibrio del rotore trasmesso al trattore | Media |
| Rumore e colpi durante il lavoro | Un tagliente rotto o usura pesante | Alta |
| Surriscaldamento dei cuscinetti | Aumento del carico da vibrazione | Alta |
| Rapida usura dei cuscinetti | Squilibrio cronico | Media |
| Crepe nei cordoni di saldatura | Rottura a fatica per vibrazione | Critica |
Il processo di equilibratura dei rotori dei trituratori
Metodo 1: Equilibratura su macchina (raccomandato)
Quando: revisione generale, sostituzione di tutti i taglienti, deformazione del rotore.
Il processo:
- Rimuovere il rotore dal trituratore
- Portarlo in un'officina con macchina di equilibratura
- Pulire il rotore fino al metallo
- Verificare la geometria (runout radiale e assiale)
- Equilibrare in due piani
- Montare i contrappesi correttivi (saldatura o foratura)
Vantaggi: elevata precisione (grado G6.3–G16), controllo completo, possibilità di ispezione per difetti.
Metodo 2: Equilibratura nei propri cuscinetti
Quando: manutenzione ordinaria, piccolo squilibrio, impossibilità di smontare.
Il processo (con il Balanset-1A):
- Pulire il rotore (senza smontaggio)
- Montare i sensori di vibrazione sui supporti dei cuscinetti
- Montare un tachimetro laser e un riferimento di fase sul rotore
- Eseguire le misurazioni (Avviatura 0, 1, 2)
- Calcolare e montare i contrappesi correttivi
Vantaggi: nessuno smontaggio, rapido (2–3 ore), più economico.
Raccomandazioni pratiche
Piano di manutenzione
| Tipo di trituratore | Regime operativo | Equilibratura |
|---|---|---|
| Forestale (ceppi, alberi) | Estremo | Ogni 200 ore motore o alla sostituzione dei taglienti |
| Agricolo (erba, stocchi) | Medio | Una volta a stagione (primavera) |
| Trinciaerba (rami) | Intensivo | Ogni 100–150 ore motore |
Caso reale: un trituratore forestale nel settore del legname
L'oggetto
Attrezzatura: trituratore forestale portato FAE UML/SSL
Rotore: diametro 700 mm, lunghezza 1800 mm, 65 taglienti in carburo
Vettore: un trituratore per escavatore
Il problema
- Forte vibrazione durante il lavoro (14 mm/s)
- Surriscaldamento dei cuscinetti del rotore (90°C)
- Crepe nei cordoni di saldatura dell'involucro
- Usura accelerata dei taglienti (non uniforme)
La soluzione
- Sostituire TUTTI i 65 taglienti con un nuovo set
- Pulire il rotore
- Verificare la geometria del rotore (runout entro i limiti)
- Equilibratura su macchina in officina (rotore rimosso)
- Riparare le crepe nell'involucro (risaldatura)
- Sostituire i cuscinetti
Il risultato
- Vibrazione: da 14 a 3,2 mm/s
- Temperatura dei cuscinetti: da 90° a 55°C
- Produzione: +12% (meno fermi)
- Vita dei taglienti: aumentata del 30%
L'economia
Costi:
- Set di taglienti FAE (65 pezzi): €20.800
- Cuscinetti (2 pezzi): €3.400
- Equilibratura + riparazione: €3.800
- TOTALE: €28.000
Beneficio (stagione di 6 mesi):
- Fermo evitato: 10 giorni × €6.000 = €60.000
- Maggiore durata dei taglienti: 30% = €6.200
- Aumento della produzione del 12%: +€19.200
- Beneficio totale: €85.400
ROI: €85.400 / €28.000 = 3,05×
Payback: in 2 mesi di lavoro!
Conclusione
I trituratori sono macchine pesanti che lavorano in condizioni estreme. L'equilibratura dei loro rotori non è qui solo un "miglioramento" — è un fattore critico per l'affidabilità e la sicurezza.
Principi chiave:
- Prevenzione: equilibratura a calendario + dopo ogni cambio di taglienti
- Completezza: sostituire sempre i taglienti come set completo
- Pulizia: equilibrare solo un rotore pulito
- Affidabilità: i fissaggi dei contrappesi devono resistere ai carichi da shock
Seguendo questi principi, l'equilibratura si ripaga in 2–3 mesi, garantendo il funzionamento senza problemi del trituratore per l'intera stagione.
