Equilibratura di Frantoi e Mulini: Lavorare in Condizioni Estreme
Specificità: le apparecchiature di frantumazione operano nelle condizioni più gravose — carichi impulsivi, usura abrasiva e accumulo di materiale. L'equilibratura qui richiede un approccio speciale.
Introduzione
Frantoi e mulini sono tra le apparecchiature più impegnative da gestire. I loro rotori lavorano sotto carichi impulsivi costanti, subiscono un'usura abrasiva estrema e si accumulano materiale in lavorazione.
Il problema chiave: lo squilibrio qui non è statico — cambia costantemente man mano che gli organi di lavoro (martelli, battitori, coltelli) si usurano o si guastano.
Tipologie di apparecchiature di frantumazione
Foto 1. Equilibratura di un frantoio in uno stabilimento Nestlé: preparazione dell'apparecchiatura per la diagnostica delle vibrazioni e l'equilibratura in condizioni produttive
1. Frantoi a martelli
Costruzione: un rotore con martelli incernierati che oscillano liberamente sui propri perni.
Problemi di squilibrio:
- Usura non uniforme dei martelli — uno può usurarsi più degli altri
- Rottura dei martelli — una perdita improvvisa di massa crea uno squilibrio grave
- Accumulo di materiale — il prodotto umido o appiccicoso aderisce in modo non uniforme
2. Frantoi e mulini a impatto
Costruzione: un rotore con battitori o coltelli rigidamente fissati.
Problemi di squilibrio:
- Usura unilaterale — durante la lavorazione di materiale abrasivo
- Scheggiature e cricche negli organi di lavoro
- Urti con metalli — possono piegare o rompere un battitore
Problemi specifici delle apparecchiature di frantumazione
Problema 1: usura estrema e non uniforme
Causa: il materiale abrasivo (minerale, ghiaia, carbone) consuma rapidamente gli organi di lavoro. L'usura avviene in modo non uniforme a causa della non uniformità del materiale e del regime di alimentazione.
Conseguenze: lo squilibrio cresce rapidamente. Se un martello pesava 5 kg e, dopo un mese di lavoro, pesa 4,5 kg, questo rappresenta già uno squilibrio grave per il rotore.
Le specificità dell'equilibratura dei frantoi

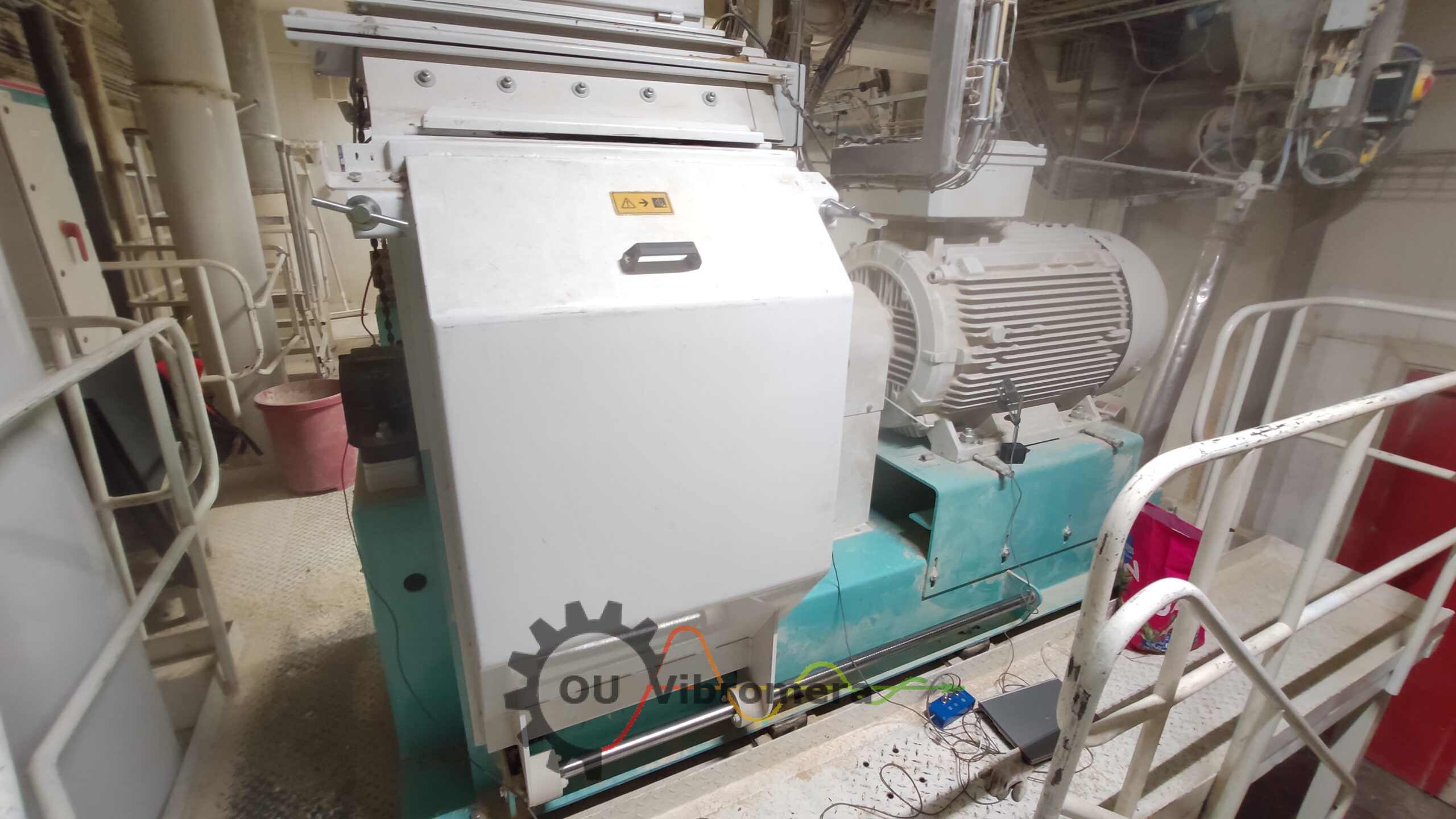

Foto 2. Equilibratura di un frantoio: sensori di vibrazione fissati ai supporti dei cuscinetti durante l'acquisizione delle misure per determinare lo squilibrio
Preparazione: fondamentale!
- Pulizia del rotore: rimuovere TUTTO ciò che si è accumulato. Usare raschietti, acqua in pressione e aria compressa
- Ispezione dei martelli/battitori: verificare l'integrità di OGNI elemento. Cricche o scheggiature significano sostituzione
- Verifica dei fissaggi: serrare tutti i bulloni. I frantoi lavorano con impatti, quindi i fissaggi si allentano
- Le fondamenta: verificare i bulloni di ancoraggio. I carichi impulsivi possono allentarli
Raccomandazioni pratiche
Lista di controllo prima dell'equilibratura di un frantoio
- Pulizia: rotore pulito da tutto il materiale accumulato (100%)
- Ispezione: tutti i martelli/battitori integri, senza cricche
- Completezza: il numero di martelli corrisponde al progetto
- Simmetria: se i martelli sono usurati, sostituire l'intero set con uno nuovo
- Fissaggi del rotore: bulloni serrati, chiavette in posizione
- Cuscinetti: nessun gioco, nessun surriscaldamento, lubrificazione in ordine
- Fondamenta: bulloni di ancoraggio serrati, senza cricche
Caso reale: un frantoio in un'azienda di prefabbricati in calcestruzzo
La situazione di partenza
Oggetto: un frantoio a martelli per la frantumazione di ghiaia
Problema: vibrazione intensa (12 mm/s), rumore, cricche nelle fondamenta
Causa: 3 dei 24 martelli rotti, gli altri usurati in modo non uniforme
Lavori eseguiti
- Fermata del frantoio, rimozione delle protezioni
- Ispezione del rotore — trovati 3 martelli rotti
- Sostituzione dell'INTERO set di martelli (24 pezzi) con uno nuovo
- Equilibratura del rotore nei propri cuscinetti con il Balanset-1A
- Rinforzo delle fondamenta (consolidamento con calcestruzzo)
Il risultato
- Vibrazione ridotta da 12 a 2,8 mm/s (entro i limiti di norma)
- Rumore ridotto di ~15 dB
- Produttività aumentata dell'8%
L'economia
Costi:
- Set di martelli (24 pezzi): €7.200
- Equilibratura: €1.400
- Rinforzo delle fondamenta: €1.800
- TOTALE: €10.400
Beneficio annuo:
- Fermo macchina evitato: 15 giorni × €3.200 = €48.000
- Vita dei cuscinetti triplicata: risparmio di €4.800/anno
- Aumento produttività dell'8%: +€14.000/anno di profitto aggiuntivo
- Beneficio totale: €66.800/anno
ROI: €66.800 / €10.400 = 6,4× (ammortamento in 2 mesi)
Conclusione
L'equilibratura delle apparecchiature di frantumazione è un lavoro in condizioni estreme che richiede un approccio speciale. I principi chiave del successo sono:
- Preparazione accurata: pulizia, ispezione e sostituzione degli elementi usurati come set
- Fissaggi affidabili: i pesi di correzione devono resistere ai carichi impulsivi
- Regolarità: equilibrare in base all'usura effettiva, non solo a calendario
- Approccio globale: vibrazione + fondamenta + cuscinetti + trasmissione
Con il giusto approccio, l'equilibratura di un frantoio si ripaga in 2–3 mesi evitando i fermi macchina e prolungando la vita dell'apparecchiatura.
