Equilibratura Dinamica dalla A alla Z: La Guida Completa per Eliminare Vibrazione e Squilibrio
Ogni anno, fino al 30% dei guasti alle apparecchiature industriali è causato dalla vibrazione. In 9 casi su 10, la causa principale è lo squilibrio del rotore. È un nemico invisibile che distrugge lentamente ma inesorabilmente i macchinari dall'interno: dall'usura prematura dei cuscinetti fino a guasti catastrofici e fermi di emergenza.
Lo squilibrio non è un difetto minore ma una minaccia seria per qualsiasi apparecchiatura rotante. Ignorare il problema porta a conseguenze rovinose: fino all'80% dei guasti ai cuscinetti è causato da squilibrio o disallineamento, il consumo energetico in eccesso può raggiungere il 10-25%, e il costo dei fermi di emergenza non pianificati ammonta a centinaia di migliaia di euro.
Cosa imparerete da questa guida:
- La natura fisica dello squilibrio e perché si verifica
- I tipi di squilibrio e come ognuno viene corretto
- Quando e perché l'equilibratura è necessaria
- Metodi ed apparecchiature di equilibratura moderni
- I gradi di qualità di equilibratura e le norme ISO
- Il caso economico per l'equilibratura tempestiva
- Come ordinare correttamente un servizio di equilibratura
Capitolo 1: Cos'è lo squilibrio — la radice del problema?
Una spiegazione semplice
Lo squilibrio (o disequilibrio) è una condizione in cui la massa di una parte rotante è distribuita in modo non uniforme rispetto all'asse di rotazione. In parole più semplici, il baricentro del rotore non coincide con il suo asse geometrico.
Un'analogia quotidiana: pensate a come una lavatrice "salta" durante la centrifuga quando il bucato si accumula da un lato. O a come il volante di un'auto trema ad alta velocità quando una ruota non è stata equilibrata dopo il cambio del pneumatico. In entrambi i casi il colpevole è la distribuzione non uniforme della massa attorno all'asse di rotazione. Esattamente la stessa cosa accade nei rotori industriali — il metallo è più pesante in un punto e, mentre ruota, produce un'eccentricità.

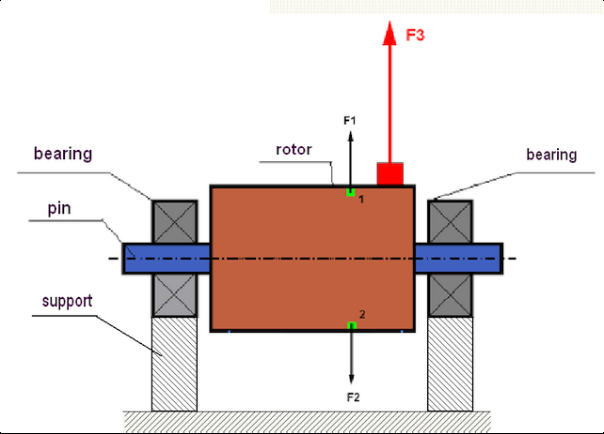

Fig. 1. Rotore e forze centrifughe: in un rotore perfettamente equilibrato le forze F1 e F2 si annullano a vicenda, ma una massa asimmetrica (in rosso) crea la forza non equilibrata F3
La forza dello squilibrio in azione: uno squilibrio di soli 10 grammi su un rotore di ventilatore con diametro di 1 metro, che ruota a 1.500 giri/min, genera una forza ciclica equivalente a circa 12,5 kgf! È come se un martello da 12,5 kg colpisse i cuscinetti 25 volte al secondo.
Idealmente, la massa di un rotore dovrebbe essere simmetrica rispetto all'asse di rotazione. Le forze centrifughe che si generano durante la rotazione si annullano quindi a vicenda e praticamente non c'è vibrazione. Ma non appena compare anche una piccola asimmetria (usura irregolare, accumulo di sporco, difetto di fabbricazione), si produce una forza centrifuga non equilibrata durante la rotazione, che causa vibrazione.
Tipi di squilibrio
Lo squilibrio può assumere diverse forme. Si distinguono tre tipi fondamentali:
Squilibrio statico (su piano singolo)
Si verifica quando il baricentro del rotore è spostato parallelamente all'asse di rotazione. Lo si può immaginare come un unico "punto pesante" sul rotore. Anche a riposo, posizionato su supporti orizzontali, tale rotore tenderà sempre a ruotare fino a portare il lato pesante in basso.

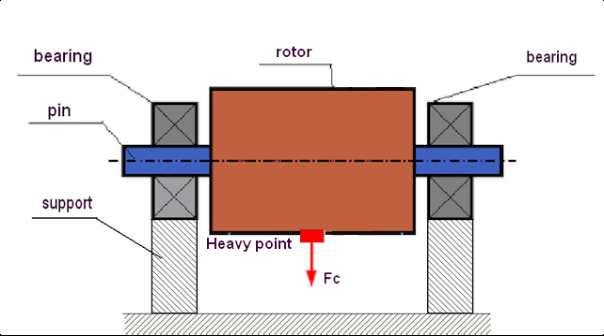

Fig. 2. Squilibrio statico: il "punto pesante" va sempre in basso per effetto della gravità
Lo squilibrio statico è tipico dei rotori stretti a forma di disco (mole abrasive, pulegge sottili, giranti di ventilatori stretti). È relativamente semplice da correggere — applicando un unico contrappeso in un piano, diametralmente opposto al "punto pesante".
Squilibrio di coppia (momento)
Un caso più complesso. Si verifica quando due masse sbilanciate uguali si trovano in piani diversi lungo la lunghezza del rotore, disposte a 180° l'una dall'altra. A riposo tale rotore è equilibrato — non ha un unico "punto pesante" e non ruoterà da solo.
Durante la rotazione, tuttavia, queste due masse creano una coppia (un momento) che fa "oscillare" o "vacillare" energicamente il rotore. La correzione dello squilibrio di coppia richiede la correzione della massa in almeno due piani.

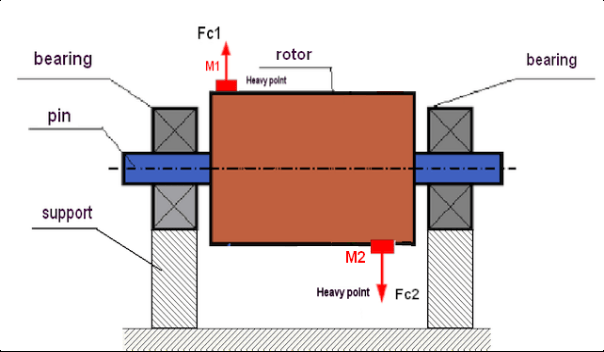

Fig. 3. Squilibrio dinamico (di coppia) del rotore: le masse diseguali M1 e M2 creano una coppia di forze centrifughe F1 e F2 che fanno "oscillare" il rotore
Squilibrio dinamico
Questo è il caso più generale e, in pratica, il più comune. Lo squilibrio dinamico è una combinazione di squilibrio statico e di coppia. Si manifesta solo durante la rotazione ed è la principale causa di vibrazione nella maggior parte dei rotori industriali.
La correzione dello squilibrio dinamico richiede sempre la correzione della massa in almeno due piani (equilibratura su due piani). Ecco perché l'equilibratura dinamica professionale viene eseguita con strumenti specializzati in grado di misurare la vibrazione in più punti contemporaneamente.
Approfondimento sui tipi di squilibrio: statico, di coppia e dinamico — qual è la differenza?
Le cause dello squilibrio
Lo squilibrio può essere "intrinseco" (difetti di fabbricazione) o "acquisito" durante l'esercizio. Capire le cause aiuta non solo a correggere lo squilibrio attuale ma anche a prevenirne il ritorno.
Difetti di fabbricazione (intrinseci)
Sorgono nella fase di produzione di un componente:
- Imprecisioni nella fusione o nella lavorazione: spessori di parete irregolari, fori fuori centro, errori di tornitura
- Disomogeneità del materiale: porosità in una fusione, inclusioni e vuoti nel metallo creano una distribuzione non uniforme della densità
- Errori di assemblaggio: quando un rotore è composto da più parti (dischi, palette, mozzo), le tolleranze si sommano e producono squilibrio
All'avviamento delle apparecchiature, esiste il rischio di squilibrio "intrinseco" dovuto a difetti di fabbrica. Per questo motivo, le apparecchiature critiche (rotori di pompe e ventilatori, alberi a gomito) vengono preferibilmente equilibrate prima dell'installazione o subito dopo l'assemblaggio.
Difetti operativi (acquisiti)
Compaiono durante l'esercizio delle apparecchiature e sono la causa più comune di squilibrio:
- Usura irregolare: le superfici di lavoro si consumano a velocità diverse — palette di ventilatori, martelli di frantoi, coltelli di taglio. L'usura abrasiva, l'erosione e i danni meccanici creano asimmetria
- Deformazione: un albero piegato per surriscaldamento, urto o sovraccarico. Fissaggi allentati che lasciano "vagare" e deformare il rotore durante l'esercizio
- Accumulo di materiale: polvere, sporco e materiale di processo si accumulano sulle palette dei ventilatori. Sui rotori dei frantoi si incolla il materiale in lavorazione. Anche un piccolo accumulo irregolare a grande raggio crea uno squilibrio significativo
- Corrosione: la corrosione chimica e l'erosione da gocce di liquido penetrante creano vaiolatura e una perdita di massa non uniforme
- Perdita di componenti: la perdita improvvisa di una paletta di turbina, di un dente di ingranaggio o di un martello di frantoio porta a un grave squilibrio improvviso
Lo squilibrio "acquisito" si accumula gradualmente durante l'esercizio. Ciò rende la diagnostica periodica delle vibrazioni e i lavori di equilibratura pianificati una parte essenziale della manutenzione.
Difetti indotti dalla riparazione
Sorgono dopo l'esecuzione di riparazioni:
- Assemblaggio di scarsa qualità: montaggio errato dei componenti, mancato rispetto delle procedure di assemblaggio
- Fissaggi asimmetrici: sostituzione di singole palette, battitori o martelli senza riequelibrare l'insieme
- Errori di saldatura: sovraspessori di saldatura irregolari, cordoni di saldatura di massa diversa
- Montaggio impreciso: il rotore posizionato obliquamente quando montato sull'albero
Qualsiasi intervento importante nella costruzione di un rotore durante la riparazione (sostituzione di parti, saldatura, tornitura) comporta un alto rischio di squilibrio "indotto dalla riparazione" e richiede una riequelibratura obbligatoria successiva.
Le conseguenze dell'ignorare lo squilibrio
Ignorare anche un piccolo squilibrio porta a una cascata di conseguenze distruttive:
I pericoli dello squilibrio:
- Usura accelerata dei cuscinetti: fino all'80% dei guasti ai cuscinetti è causato da problemi di equilibratura o allineamento. La durata di vita può ridursi da diversi anni a pochi mesi
- Cricche nella struttura: la vibrazione costante causa fatica del metallo, portando a cricche nel telaio e nelle fondamenta e al progressivo allentamento dei bulloni di fissaggio
- Consumo energetico in eccesso del 10-25%: una quota considerevole di energia non viene spesa in lavoro utile ma nel "far tremare" la macchina
- Riduzione della qualità del prodotto: la vibrazione ha un impatto negativo sul processo di fabbricazione
- Fermi di emergenza: lo squilibrio porta infine a guasti improvvisi e all'arresto di un'intera linea di produzione
- Rischi per la sicurezza: aumento del rumore, affaticamento degli operatori e rischio di distacco di parti rotanti
Come identificare la causa della vibrazione: una guida alla diagnostica delle vibrazioni
Capitolo 2: L'equilibratura dinamica — la soluzione moderna
L'equilibratura dinamica è il processo di rimozione dello squilibrio di una parte rotante, effettuato con il rotore in funzione (nella sua modalità di lavoro). A differenza dell'equilibratura statica, che viene eseguita senza rotazione, l'equilibratura dinamica permette di correggere sia lo squilibrio statico (un baricentro spostato) sia lo squilibrio di coppia (una distribuzione non uniforme della massa lungo la lunghezza del rotore).
Come funziona: 5 fasi
L'equilibratura dinamica professionale viene eseguita in diverse fasi:
- Misurazione della vibrazione: sensori altamente sensibili (accelerometri) misurano l'ampiezza e la fase della vibrazione ai supporti dei cuscinetti
- Localizzazione del "punto pesante": uno strumento specializzato (analizzatore-bilanciatore di vibrazioni) analizza il segnale e determina esattamente dove si trova la massa squilibrata sul rotore
- Calcolo dei contrappesi: dai dati ottenuti, la massa precisa e la posizione angolare del contrappeso (o di più contrappesi, per l'equilibratura su due piani) vengono calcolate automaticamente
- Applicazione/rimozione dei pesi: i contrappesi vengono fissati al rotore (per saldatura o con viti), oppure al contrario si rimuove la massa in eccesso (per foratura)
- Verifica finale: dopo l'applicazione dei pesi, la vibrazione viene misurata nuovamente per confermare che il livello sia stato ridotto entro i limiti ammissibili

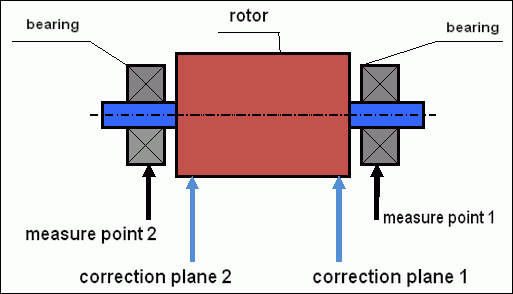

Fig. 4. Schema di equilibratura dinamica: i sensori di vibrazione sono montati sui supporti nei punti 1 e 2, e i contrappesi sono applicati nei due piani di correzione
Servizi di diagnostica e equilibratura delle vibrazioni
Eseguiamo la diagnostica delle vibrazioni e identifichiamo le cause delle vibrazioni elevate nelle vostre apparecchiature
ContattateciCapitolo 3: Quale apparecchiatura necessita di equilibratura?
Quasi qualsiasi componente rotante può richiedere equilibratura. Ecco i principali oggetti con cui lavorano gli specialisti:
3.1. Ventilatori e aspiratori
I ventilatori industriali sono particolarmente soggetti a squilibrio. Durante il funzionamento, polvere, sporco e materiale di processo si accumulano sulle palette della girante, spostando il baricentro. Sono possibili anche l'usura irregolare delle palette, la deformazione e la corrosione.
Dopo l'equilibratura di un aspiratore da tiraggio indotto presso uno stabilimento di prefabbricati in cemento, è stato ottenuto un risparmio energetico annuo del valore di circa 7.000 EUR e la durata dei cuscinetti è aumentata da 4 mesi a 2 anni.
Approfondimento: 5 cause di vibrazione dei ventilatori industriali e come eliminarle
3.2. Motori elettrici e generatori
I rotori dei motori elettrici e gli armature dei generatori sono tra gli oggetti più comuni per l'equilibratura. Dopo la riavvolgimento di un motore, l'equilibratura del rotore è obbligatoria, poiché la riavvolgimento può alterare la distribuzione della massa. Anche un piccolo squilibrio ad alta velocità (3.000 giri/min) genera forze di vibrazione significative.
Aspetti particolari nell'equilibratura dei motori elettrici:
- L'armatura viene spesso equilibrata come assieme con il commutatore
- Il grado di qualità di equilibratura richiesto è generalmente G2,5 - G6,3
- Dopo la riavvolgimento, sono possibili sia squilibri meccanici che magnetici
- L'equilibratura in officina è preferibile per la precisione
3.3. Pompe e compressori
Le giranti delle pompe, i rotori delle turbine e le giranti dei compressori sono apparecchiature critiche per molti settori industriali. Lo squilibrio in una girante di pompa crea non solo vibrazione ma anche altri problemi:
- Guasto prematuro delle tenute meccaniche: la vibrazione causa l'eccentricità dell'albero, che distrugge la tenuta e porta a perdite
- Cavitazione: il funzionamento instabile causato dalla vibrazione può aggravare gli effetti di cavitazione
- Aumento dell'usura dei cuscinetti: particolarmente critico per le pompe ad alta pressione
Quando si ripara una pompa industriale, ogni girante deve essere equilibrata — in officina (se rimossa) o in loco (una volta assemblata). Spesso viene utilizzato un approccio combinato: la girante viene prima equilibrata da sola, poi il rotore completamente assemblato della pompa viene riequelibbrato nel suo stato assemblato.
Approfondimento: equilibratura delle pompe e prolungamento della durata delle tenute
3.4. Macchine agricole
Tamburi trebbiatori di mietitrebbie, rotori di trituratori di paglia, flagelli, alberi di trituratori e falciatrici rotative. In agricoltura, un guasto a una macchina nel bel mezzo della semina o del raccolto significa non solo fermo macchina ma perdite dirette per il raccolto danneggiato.
Approfondimento: equilibratura delle macchine agricole per l'affidabilità durante la stagione
Capitolo 4: Due approcci principali: in officina o in loco?
Esistono due modalità fondamentali per eseguire i lavori di equilibratura, ciascuna con i propri vantaggi e campo di applicazione.
Equilibratura in officina (su macchina)
Il rotore (o albero, o ruota) viene rimosso dalla macchina e montato su una macchina equilibratrice dedicata. La macchina porta il rotore alla velocità richiesta e misura lo squilibrio. Le macchine equilibratrici moderne sono controllate da computer — calcolano l'entità e la posizione angolare dei pesi necessari per rimuovere lo squilibrio.
Vantaggi: elevata precisione di equilibratura per un singolo componente, possibilità di eseguire lavori di riparazione accessori (tornitura, saldatura) e condizioni controllate di officina.
Svantaggi: richiede lo smontaggio completo, il trasporto e il successivo rimontaggio del componente, il che aumenta considerevolmente i tempi di fermo dell'apparecchiatura. Inoltre non tiene conto dell'influenza dei sistemi accoppiati: supporti, cuscinetti e fondamenta.
Equilibratura in situ (sul campo)
L'equilibratura viene eseguita direttamente sull'apparecchiatura del cliente, nei suoi propri cuscinetti, senza rimuovere il rotore. Utilizzando un sistema portatile di misura delle vibrazioni e un tachimetro laser, il tecnico equilibra l'unità alla sua velocità di lavoro, esattamente nel punto in cui è installata.
Vantaggi: fermo macchina minimo (il lavoro spesso richiede solo poche ore) e risparmio sostanziale sullo smontaggio e rimontaggio. Il principale vantaggio è che l'intero sistema viene equilibrato come assieme, tenendo conto delle reali condizioni operative.
Svantaggi: è necessario l'accesso al rotore per applicare i contrappesi, e deve essere possibile avviare e fermare l'unità più volte.
Un confronto dettagliato: equilibratura in situ vs. equilibratura in officina — quale scegliere?
Capitolo 5: Gradi di qualità di equilibratura e norme ISO
La qualità dell'equilibratura viene valutata rispetto a standard internazionali. Il documento chiave è ISO 21940-11 (ex ISO 1940-1), che definisce i gradi di qualità di equilibratura (denotati dalla lettera G).
Cos'è un grado G?
Il grado definisce lo squilibrio residuo ammissibile dopo l'equilibratura. Minore è il numero G, più severo è il requisito di precisione. Ogni tipo di apparecchiatura ha il proprio grado raccomandato:
| Grado G | Tipo di apparecchiatura | Esempi |
|---|---|---|
| G16 | Equilibratura grossolana | Frantoi, macchine agricole, alberi di trasmissione |
| G6.3 | Qualità industriale standard | Ventilatori, pompe, motori elettrici |
| G2.5 | Qualità superiore | Turbine, compressori, trasmissioni per macchine utensili |
| G1.0 | Equilibratura di precisione | Mandrini per macchine utensili |
| G0.4 | Equilibratura di ultra-precisione | Mandrini di rettificatrici di precisione |
Una guida dettagliata: gradi di qualità di equilibratura secondo ISO 21940-11 con formule di calcolo
Capitolo 6: Perché l'equilibratura è un investimento, non un costo
Il costo dell'equilibratura di un rotore o di un albero è incomparabilmente inferiore al costo dei fermi macchina e delle riparazioni sostenuti quando l'apparecchiatura viene messa fuori servizio dalla vibrazione. Equilibrando tempestivamente i macchinari, si risparmia sulla sostituzione dei cuscinetti, sulle riparazioni delle carcasse e sulle interruzioni di produzione non pianificate.
Risparmi diretti dall'equilibratura:
- Riduzione dei costi dei cuscinetti del 70-80%: l'equilibratura tempestiva prolunga la durata dei cuscinetti di molte volte
- Risparmio energetico del 10-25%: le apparecchiature equilibrate consumano meno energia perché non sprecano potenza sulla vibrazione
- Prevenzione di costosi fermi macchina: un arresto di emergenza di una linea di produzione può costare centinaia di migliaia di euro al giorno
- Durata dell'apparecchiatura aumentata di 2-3×: senza vibrazione non ci sono danni da fatica al metallo
Caso di studio: uno stabilimento di prefabbricati in cemento
Apparecchiatura: il ventilatore di tiraggio indotto di un'unità caldaia
Problema: vibrazione elevata, con cuscinetti sostituiti ogni 4 mesi
Soluzione: equilibratura dinamica della girante in loco
Risultato:
- Risparmio energetico: circa 7.000 EUR/anno
- Durata dei cuscinetti: da 4 mesi a 2 anni
- ROI (recupero): 2 mesi
Il calcolo completo: l'effetto economico dell'equilibratura con casi reali
Un centro di equilibratura professionale: cosa conta
L'equilibratura non è semplicemente una procedura tecnica ma un lavoro responsabile che richiede competenza ed esperienza. Affidandola a professionisti, si ottiene la garanzia di un risultato di qualità.
Raccomandazioni degli specialisti sull'equilibratura
Seguire queste raccomandazioni vi aiuterà a ottenere il massimo beneficio dall'equilibratura e a prolungare la vita operativa delle vostre apparecchiature.
Domande frequenti
Quando i rotori necessitano di equilibratura?
L'equilibratura è necessaria ogni volta che i livelli di vibrazione aumentano, dopo qualsiasi intervento sulle parti rotanti, dopo la sostituzione di componenti del rotore, e anche periodicamente come parte della manutenzione programmata (tipicamente ogni 1-2 anni per le apparecchiature critiche).
È possibile equilibrare un'apparecchiatura senza smontagli?
Sì. Questo è noto come equilibratura in situ o sul campo. Utilizzando strumenti portatili, uno specialista può equilibrare il rotore esattamente nel punto in cui è installato, senza rimuoverlo dalla macchina. Questo approccio fa risparmiare sia tempo che i costi dello smontaggio.
Quanto costa l'equilibratura?
Il prezzo dipende dal peso del rotore, dalla complessità dell'apparecchiatura e dal metodo di equilibratura. Come riferimento indicativo: rotori piccoli (fino a 100 kg) — da EUR 150-250, medi (100-1000 kg) — da EUR 250-500, grandi (oltre 1000 kg) — da EUR 500.
